紅外顯微鏡應用 ｜探尋蛛絲馬跡，護航電子電器

來源：www.445pk.com 時間：2020-09-18

從電子手表到電腦再到各類移動通信產品

，我們不難發現電子電器產品已經和我們的生活息息相關了。而我們消費者對產品質量越來越高的要求
，使得各個生產廠家不得不嚴格把控產品質量，對產品或生產過程中出現的異物甚至異常顏色進行分析
，進而確定來源
，優化產...

導讀

從電子手表到電腦再到各類移動通信產品

，我們不難發現電子電器產品已經和我們的生活息息相關了
。而我們消費者對產品質量越來越高的要求
，使得各個生產廠家不得不嚴格把控產品質量
，對產品或生產過程中出現的異物甚至異常顏色進行分析
，進而確定來源，優化產品質量
。異物分析也是失效分析的一種，通過分析和驗證
，找出失效的原因
，挖掘出失效的機理
。微小異物的尋根探源
，在提高產品質量、技術開發和改進
、產品修復及仲裁失效事故等方面具有很強的實際意義
。

對于異物或異色的分析

，由于待分析的異物樣品較小，顯微紅外法的優勢得以體現
。紅外顯微鏡是用光學顯微鏡觀察微小樣品，再把紅外光路引入到顯微鏡中
，調節可變光闌的大小
，選擇測試樣品中的某一微區
，紅外光聚焦后

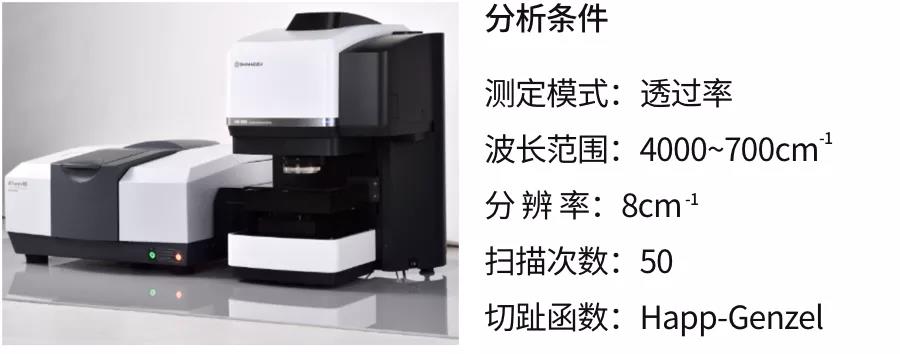

，進行紅外分析。島津紅外顯微鏡AIM-9000
，可實現330倍連續放大，大范圍廣角相機快速尋找異物點
，自動識別異物位置
，同時能做到異物光譜自動分析、自動對焦
，在測量的同時觀測測量位置，確保異物點測量位置零偏移
。

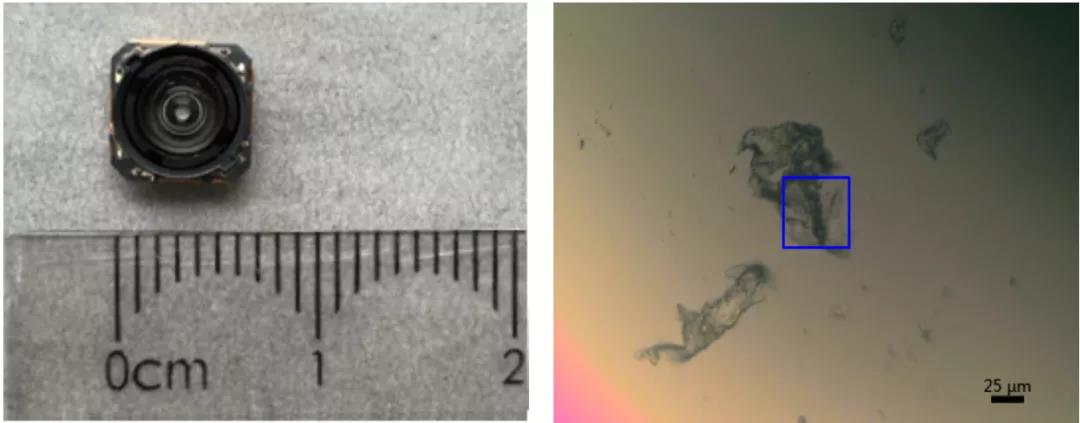

樣品1：手機鏡頭上的白色異物

。

將異物取出，放在金剛石池中壓制后

，置于紅外顯微鏡下
，透過法測試
。

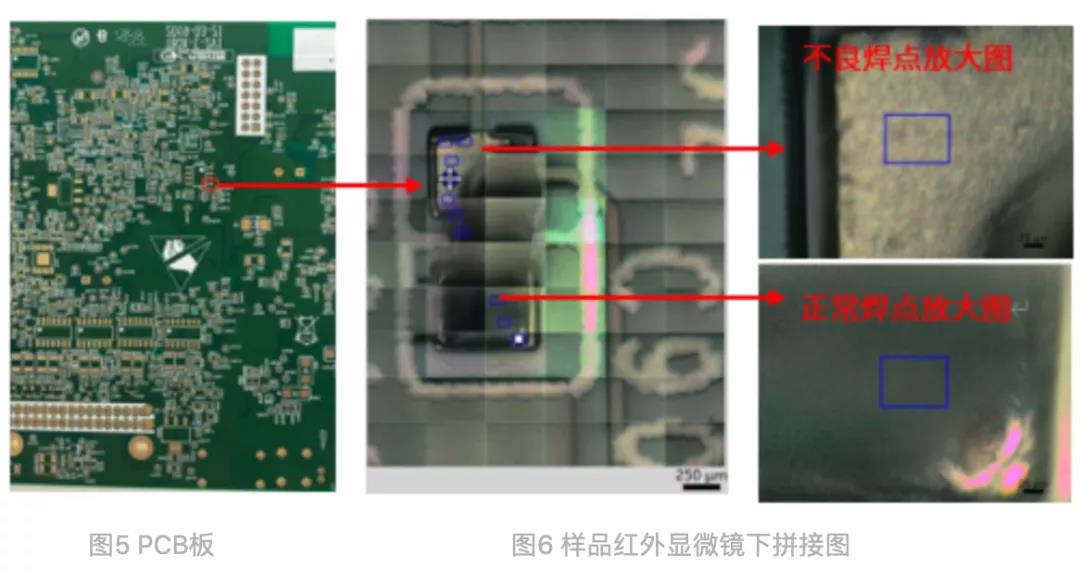

樣品2：PCB板焊錫位置異物

。無需前處理，樣品直接放置在紅外顯微鏡下
，反射法測試。



上圖中

，黑色譜圖為焊錫不良處的紅外譜圖，紅色譜圖為IRON NAPHTHENATE（環烷酸鐵鹽）的標準紅外譜圖
，兩圖在多處出峰位置一致
，推斷樣品中含有環烷酸類物質。

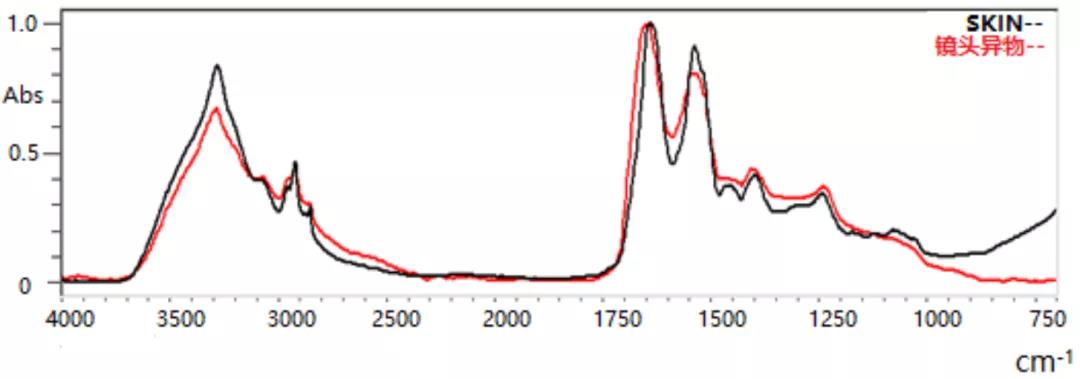

經譜圖檢索顯示

，異物分別為SKIN（皮屑）和IRON NAPHTHENATE（環烷酸鐵鹽）。皮屑
，可能是人員操作過程中引入
，而環烷酸類物質
，可能為鍍層過程中使用的清洗劑殘留
。異物結果，快速指向問題環節
。


 結語

在電子電氣行業，生產工藝流程復雜

，使用的物料眾多
，操作流水線上的微小疏漏，都會導致產品中出現不明異物
。這不僅影響產品外觀、產品質量
，甚至?xí)䦟?dǎo)致生產停滯
，以至于給企業帶來不可估量的經濟損失。島津的紅外顯微鏡AIM-9000配置的大視野相機
，可以幫助我們搜羅異物的蛛絲馬跡
，迅速定位目標；高靈敏度的MCT檢測器
，幫助我們定性分析異物類型
